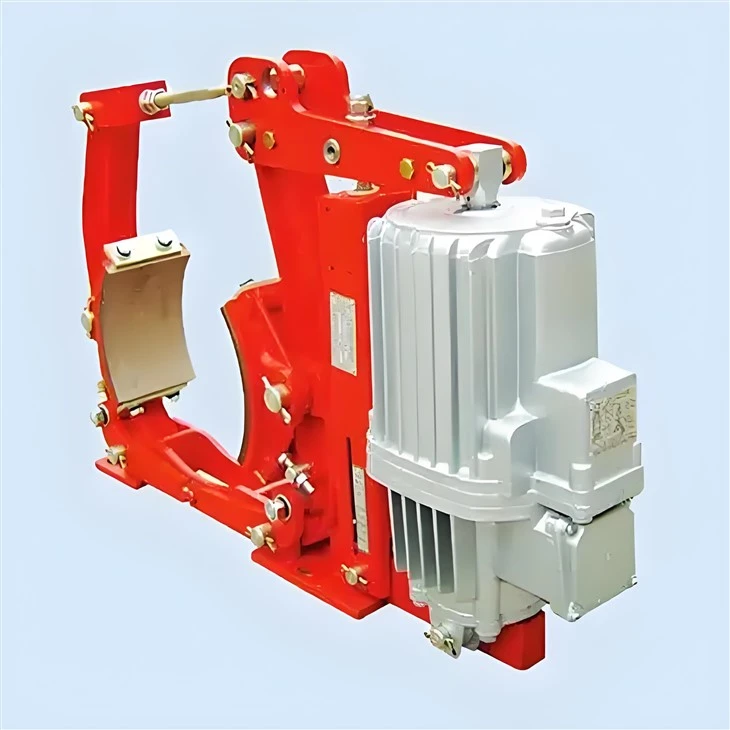

Общ преглед на продукта
Нашите промишлени електрически барабанни спирачки са с пружинно-задействане, електрически освободени спирачки за безопасност, проектирани да осигурят бързо-забавяне на реакцията и висок-задържащ въртящ момент при работен цикъл за стандартизирани сервизни кранове, лебедки за материали и автоматизирани логистични системи.
Електромеханично инженерство с висока{0}}реакция
Оптимизирана динамика на потока на соленоида:Използвайки ламинации от силициева стомана с ниски -загуби и прецизно{1}}навити медни намотки за постигане на ултра{2}}бързо електромагнитно възбуждане, намалявайки времето за реакция на освобождаване до под 40 милисекунди.
Еластична много{0}}слойна органична матрица:Снабден с първокласни формовани не-органични азбестови (NAO) облицовки, които предлагат изключително гладък коефициент на триене (0,40 до 0,46) с ниски характеристики на-износване на барабана за стандартни работни температури на завода.
Интегрирано управление на изправителя:Предлага се със специални панели за превключване на-възбуждане, които повишават първоначалното напрежение на отваряне за незабавно разделяне на арматурата, след което автоматично намаляват до състояние на задържане на нисък-ток, за да елиминират прегряването на намотката.
Пакети с постоянна{0}}компресия на сила:Тежките-въртящи пружини са партидно-калибрирани с помощта на цифрови динамометрични клетки, за да гарантират постоянни спирачни сили,-без избледняване в повече от 5 милиона непрекъснати работни цикъла.
Структурна интеграция и допустими отклонения при сглобяване
| Производствен компонент | Контролен метод и механична метрика |
| Електромагнитен задвижващ механизъм | Вакуумно{0}}изпичане на изолация за постигане на гарантирано минимално съпротивление на изолация от 50 мегаома. |
| Рамкиране на връзки | Дебели -конструкционни стоманени плочи със специализирана твърда геометрия за ограничаване на деформацията на рамото при натоварване. |
| Щифтове за подравняване на обувки | Щифтове от закалена легирана стомана, работещи в -необслужваеми, предварително-смазани втулки от синтеровано желязо. |
| Взаимосвързани щанги- | Едноточкови -заключващи гайки за регулиране на резбата, за да осигурят симетрично прибиране на обувката без плъзгане. |
| Външно покритие на рамката | Високо{0}}скоростно дробестене, последвано от електростатично промишлено прахово покритие за здрава устойчивост на надраскване. |
Директно регистриране на фабрично качество преди изпращане
Всяка промишлена електрическа сглобка се подлага на активна електрическа и механична характеристика на нашите автоматизирани съоръжения за качество. Докладите от фабричните тестове (FTR) потвърждават следните показатели:
Тест за разрушаване на изолацията:Проверка на високо-потенциално напрежение за гарантиране на нулеви течове на заземяване при условия на пренапрежение на полето.
Регистриране на отговора за милисекунди:Проследяване с осцилоскоп на точното време на движение на котвата от напрежение-включено до абсолютно освобождаване на спирачката.
Проверка на настройката на въртящия момент:Динамично измерване на въртящия момент, за да съответства на точната спирачна сила, заявена в поръчката на клиента.
Интелигентни надстройки и конфигурационна матрица
| Категория | Налични инженерни опции |
| Електрически интерфейс | Стандартни AC напрежения (220V, 380V, 415V, 460V) / Компактни DC конфигурации (24V, 110V, 180V, 220V). |
| Интегриране на сигнала | Механични крайни микро-превключватели или индуктивни сензори за близост за блокиране на PLC сигнали „Освободена спирачка“. |
| Фрикционна смес | Стандартни тихо-работащи органични облицовки / полу-метални алтернативи с високо-триене за приложения с висока-инерция. |
| Ръчни операции | Разглобяеми механични лостове за ръчно освобождаване за аварийно обслужване на машината и позициониране на линията. |
| Надстройки на корпуса | IP54 стандартна защита за магазин / IP65 напълно затворени устойчиви на атмосферни влияния капаци за клемни кутии. |

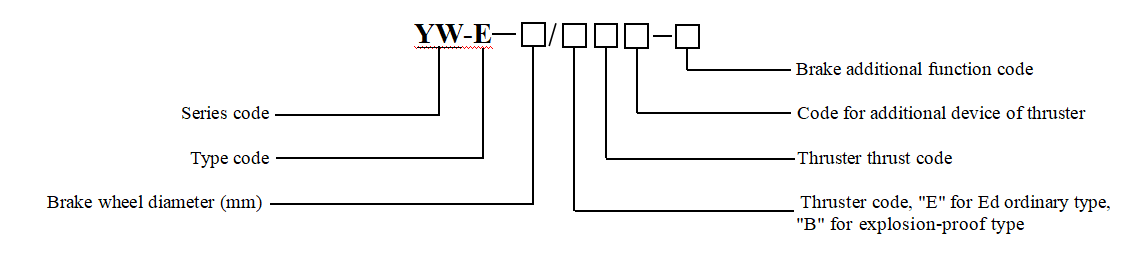

Обозначение на модела
Основни технически параметри и габаритни размери
| Модел | Спирачен момент (Nm) | A | b | C | D | d | E | G1 | G2 | H | h1 | i | K | n | тегло(кг) | |||
| Спирачка | Съвпадащи тласкачи | Стъпка 1 Спиране | Стъпка 2 Спиране | Общ спирачен момент | ||||||||||||||
| YW-E200/E23 | Изд.23/5 | 35-80 | 80-150 | 230 | 490 | 70 | 160 | 200 | 14 | 190 | 165 | 265 | 520 | 160 | 55 | 145 | 10 | 42 |
| YW-E200/E30 | Ед30/5 | 80-160 | 80-155 | 315 | 500 | 70 | 160 | 200 | 14 | 190 | 165 | 265 | 520 | 160 | 55 | 145 | 10 | 46 |
| YW-E200/E50 | Ed50/6 | 120-250 | 120-250 | 500 | 535 | 70 | 190 | 200 | 14 | 190 | 165 | 265 | 560 | 160 | 55 | 145 | 10 | 56 |
| YW-E250/E50 | Ed50/6 | 160-315 | 160-315 | 630 | 580 | 90 | 190 | 250 | 18 | 225 | 200 | 300 | 590 | 190 | 65 | 180 | 12 | 90 |
| YW-E315/E50 | Ed50/6 | 200-400 | 200-400 | 800 | 655 | 110 | 190 | 315 | 18 | 270 | 245 | 330 | 620 | 230 | 80 | 220 | 12 | 123 |
| YW-E315/E80 | Ed80/6 | 315-630 | 315-630 | 1260 | 655 | 110 | 190 | 315 | 18 | 270 | 245 | 330 | 620 | 230 | 80 | 220 | 12 | 126 |
| YW-E 400/E80 | Ed80/6 | 315-630 | 315-630 | 1260 | 740 | 140 | 190 | 400 | 22 | 318 | 310 | 420 | 720 | 280 | 100 | 270 | 14 | 150 |
Фокус върху поддръжката и експлоатационната дълготрайност
Проверка на въздушната междина:Проверявайте месечно въздушната междина на котвата; използвайте едноточковата -гайка за регулиране, за да поддържате празнината в рамките на номиналната спецификация от 1,2 mm, докато накладката се износва.
Одити на клемите на бобината:Проверявайте клемите за електрическо свързване по време на спиране на инсталацията за поддръжка, за да се уверите, че няма разхлабени кабели поради вибрации на машината.
Управление на прах от триене:Периодично почиствайте с прахосмукачка или избърсвайте натрупания прах от износването на облицовката от долната основа на корпуса, за да запазите чисто механично движение.
